Устройство газового счетчика rvg

Устройство газового счетчика rvg

Мы понимаем, что обрудование очень сложное и не всегда можно всё добавить на сайт. Если у Вас есть вопрос. Задайте его нам.

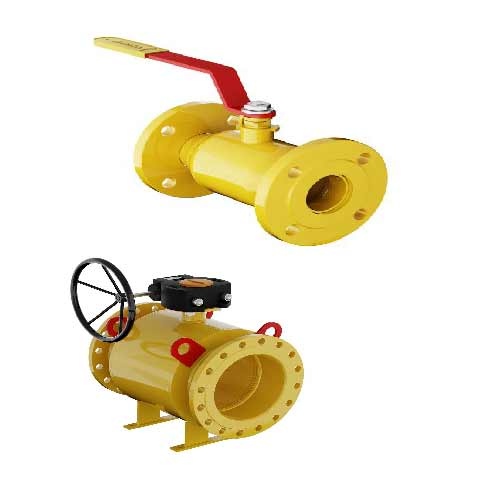

Шаровой кран Маршал для газа 11с67п GAS PRO ЦФ.00 цельносварной, полнопроходной фланцевый, Ду от 10 до 700 мм, ст. 20 Давление PN16, 25, 40

Описание и характеристики

11с67п GAS PRO ЦФ.00.1 | 11с67п GAS PRO ЦФ.00.3

Антистатическое устройство шпиндельного узла

Номинальный диаметр (DN): 10-700

Номинальное давление (PN): 16/25/40

Рабочая среда: природный газ, сжиженные углеводородные газы и другие газообразные среды, нейтральные к материалам деталей крана

Температура рабочей среды: до +100С

Климатическое исполнение: У1 (не ниже -40С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы:

Корпус: углеродистая сталь 20 (ст. 09Г2С , ст. 08Х18Н10 , 12Х18Н10Т)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 20Х13

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление:

DN250-700 : Редуктор в комплекте

Краны шаровые цельносварные фланцевые с рукояткой 11с67п GAS PRO ЦФ.00 DN10 – DN700 – это полнопроходные краны из углеродистой стали 20 для применения в качестве запорного устройства на трубопроводах в системах газоснабжения, на магистральных и технологических трубопроводах, перед и после счетчиков газа RABO, RVG, TRZ, СГ16МТ измерительных комплексов СГ-ЭКВз-Р, СГ-ЭКВз-Т1, СГ-ЭКВз-Т2, СГ-ТК-Д, СГ-ТК-Р, СГ-ТК-Т для технического обслуживания. Краны обеспечивают герметичное перекрытие потока природного газа, сжиженных углеводородных газов и других газообразных сред. Краны имеют максимально прочную цельносварную конструкцию корпуса, предотвращающую утечки. Седловое уплотнение из износостойкого фторопласта постоянно поджимается к шару из нержавеющей стали со стороны входного и выходного патрубков, обеспечивая герметичность, как в открытом, так и закрытом положении. Шпиндель из нержавеющей стали имеет антистатическое бронзовое кольцо, которое служит для защиты от накопления электростатического заряда. Герметичность шпиндельного узла обеспечивается уплотнительными кольцами из фторопласта и дублирующим уплотнением из эластомера. Управление положение запорного органа производится при помощи рукоятка, краны диаметром от DN250 до DN700 комплектуются редуктором. Краны прошли все необходимые испытания на герметичность, прочность и работоспособность и соответствуют классу герметичности А согласно ГОСТ 9544-2015. Шаровые краны ТМ «Маршал» 11с67п GAS PRO ЦФ.00 не требуют специального обслуживания и могут быть смонтированы на горизонтально и вертикально расположенных трубопроводах.

Читайте так же:
Замена счетчика газа самарагаз

Габаритно-присоединительные размеры 11с67п GAS PRO ЦФ.00.1 | 11с67п GAS PRO ЦФ.00.3
