Устройства автоматического ввода резерва АВР

Устройства автоматического ввода резерва АВР

Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)Устройства автоматического ввода резерва АВР (шкаф)

Устройства автоматического ввода резерва или АВР могут состоять из 1 шкафа или нескольких, навесного или напольного исполнения. Шкаф автоматического ввода резерва АВР имеет корпус каркасной конструкции со съемной верхней и боковыми панелями и запирающейся на ключ дверью. Комплектуемое оборудование устанавливается внутри шкафа (щита) АВР на специальной съемной панели. Конструкция шкафа АВР оборудована глухо заземленной и изолированной нейтралью. Ввод и вывод кабелей и проводов в щите (шкафе) АВР осуществляется через съемные люки в нижней и верхней части корпуса.

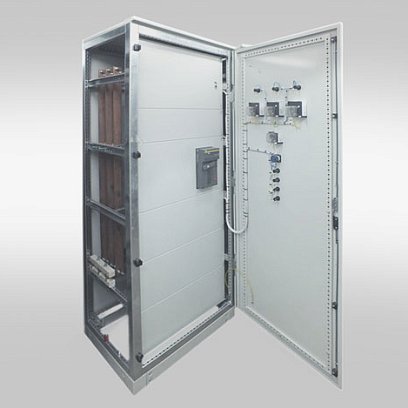

Вводно-распределительное устройство ЭЩР-ВРУ

предназначено для ввода, учета и распределения электрической энергии напряжением 380В трехфазного переменного тока частоты 50Гц в жилых и общественных зданиях. ЭЩР-ВРУ защищает линии электроснабжения от перегрузок и коротких замыканий и позволяет выполнять до трёх оперативных коммутаций в час.

Производителем и поставщиком ВРУ серии ЭЩР-ВРУ является завод "Энергозащитные системы".

Краткое описание:

ЭЩР-ВРУ устанавливается непосредственно на объекте в отдельном помещении (электрощитовой), оборудованном согласно нормам. Исполнение ЭЩР-ВРУ – шкафное напольное. Способ завода кабелей – снизу. Конструктивно ЭЩР-ВРУ выполняется в одном или нескольких шкафах в зависимости от величины рабочего тока (сечения шин) и сложности схемы. Шкаф ЭЩР-ВРУ имеет каркасную конструкцию, боковые панели выполнены из металла толщиной 1,5мм. Исполнение ЭЩР-ВРУ — IP30, а со стороны дна — IP00 согласно ГОСТ14254-96. Дно шкафа ВРУ оборудовано съемной панелью для заводки кабелей. Для механической фиксации подводящих кабелей установлены специальные обжимные фиксаторы. В нижней части шкафа ВРУ располагаются шины фаз А,В,С, шина нейтрали и шина земли. Затем шины заводятся на управляющее устройство (это может быть рубильник), а затем на защитное устройство (группа предохранителей). Если используется автоматический выключатель, то он совмещает управляющую и защитную функции. После этого шины выводятся наЭШР-ГРЩ откуда распределяется по потребителям через автоматические выключатели либо группы предохранителей.

Читайте так же:
Подключение от столба до счетчика каким проводом

Согласно требованиям ПУЭ все токоведущие части ЭЩР-ВРУ прикрыты от случайного прикосновения защитными панелями. Для облегчения работы персонала на передней панели ЭЩР-ВРУ установлена информационная светодиодная индикация наличия напряжения питания на входных и выходных шинах. Также возможно установить на передней панели ЭЩР-ВРУ вольтметры и амперметры для контроля величины фазных напряжений и распределения нагрузки. Амперметры подключаются через токовые трансформаторы. Все эти меры существенно повышают удобство обслуживания ЭЩР-ВРУ, производительность работы и электробезопасность персонала. Специалист, обслуживающий ЭЩР-ВРУ, не будет тратить время на проверку возможных вариантов неисправности, а сразу проверит наиболее вероятный. Кроме этого, в ходе поиска персонал будет проводить в ЭЩР-ВРУ минимум измерений ручным измерительным инструментом.

В состав ЭЩР-ВРУ могут входить счетчики электрической энергии. Согласно нормам счетчики потребления электрической энергии должны устанавливаться на вводе на объект т.о. шкаф ЭЩР-ВРУ является идеальным местом для установки узла учета. При этом токовые обмотки счетчиков подключаются через стандартные токовые трансформаторы на шинах ЭЩР-ВРУ. Количество счетчиков зависит от схемы вводно-распределительного устройства и типа источника электроснабжения по вводу (на ввод от резервного дизель-генератора обычно счетчики не ставят). Обычно получается один или два счетчика на ЭЩР-ВРУ.

Также в состав ЭЩР-ВРУ можно включить панели аварийного ввода резерва (АВР) на два и более ввода. Такие ВРУ, как правило, устанавливаются в медицинских учреждениях, на производствах непрерывного цикла, в вычислительных центрах и у других потребителей, не допускающих перерывов в электроснабжении. ЭЩР-ВРУ с АВР позволяет обеспечить бесперебойное электроснабжение потребителей от резервного ввода при отключении основного. Для потребителей первой категории устанавливают ЭЩР-ВРУ с тремя вводами: основной ввод, резервный ввод от другого трансформатора, и ввод от дизель-генераторной установки горячего резерва. Таким образом при аварии основного ввода панель АВР в ЭЩР-ВРУ производит переключение питания на резервный ввод, а при потере качества питания резервного ввода – запускает дизель-генератор и переключается на него.

Читайте так же:
Вай фай счетчики электроэнергии

ЭЩР-ВРУ может содержать распределительную панель. Конструктивно распределительная панель ВРУ обычно выполняется в отдельном шкафу и представляет собой несколько вводных автоматических выключателей к которым подключаются группы автоматов потребителей. Вместо защитных вводных автоматов могут применяться более дешевые предохранители. Подключение групп потребителей выполняется через шины. Температурный режим работы ЭЩР-ВРУ от минус 5 до плюс 40°С. Ошиновка ЭЩР-ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.

ООО "Энергозащитные системы" готово в кратчайшие сроки РАЗРАБОТАТЬ И ВЫПУСТИТЬ ЭЩР-ВРУ под конкретный объект согласно представленной проектной документации.Также для удобства строительно-монтажных организация ООО "Энергозащитные системы" производит модели ЭЩР-ВРУ по типовым схемам. Примеры некоторых схем приведены ниже, там же указана информация, необходимая для оформления заказа:

Схема ВРУ Схема ЭЩР-ВРУ

Рис. ЭЩР-ВРУ на 2 ввода и 2 вывода Рис. ЭЩР-ВРУ с АВР на 2 ввода

ЭЩР-ВРУ, схемаВРУ, схема

Рис. ЭЩР-ВРУ с ручным переключением вводов Рис. ЭЩР-ВРУ для систем освещения

Для заказа вводно-распределительного устройства необходимы следующие документы:

  • Письменная заявка на бланке организации с наименование ЭЩР-ВРУ с указанием величины рабочего тока (пример: ЭЩР-ВРУ-160А, где 160А – рабочий ток ЭЩР-ВРУ).
  • Указание типовой схемы ЭЩР-ВРУ, либо схема из проекта со спецификацией на устанавливаемое в ЭЩР-ВРУ оборудование;
  • Строительный план электрощитовой с указанием: предполагаемого места расположения ЭЩР-ВРУ, точек и способа ввода кабелей в электрощитовую, места расположения главной шины заземления (ГЗШ).

АВР современного уровня обеспечивает:

· Постоянный контроль напряжения сети.

· Защиту аппаратуры от перегрузок и коротких замыканий.

· Включение в кратчайшее время резервного источника.

· Запуск генератора, если он предусмотрен решением.

· Переход на основную схему питания при восстановлении нормальных режимов работы.

· Формирование и передачу команды включения или отключения оборудования.

Исходя из потребностей покупателя, функции могут быть дополнены и расширены. Имеется опыт решения нестандартных инженерных задач.

Читайте так же:
Электросчетчики для гаражных боксов

5 фактов о нашей компании

Скорость изготовления электрощита от 1 дня

Мощность собственного производства 193 щита в месяц

Производим электрощиты с 1991 года

87% щитов производим по индивидуальным схемам

20000

Более 20000 комплектующих в наличии

Дмитрий Сагалаев

Руководитель ООО “ЭЛЕКТРОКОМПЛЕКТ”

Приветствуем Вас на официальном сайте «Электрокомплект» – начиная с 1991 года наша компания специализируется на производстве электрощитовой продукции по РФ и СНГ, а так же комплексных поставках электрооборудования!

Мы начинали с небольшого магазина по электротоварам и за 30 лет пережили кризисы 1998, 2008 и 2014 годов. Сейчас мы стали крепкой надежной компанией с проектным отделом, отделом продаж и собственным производством с лучшими специалистами в сфере электрооборудования и электромонтажа.

Клиенты компании становятся не просто постоянными покупателями, они рекомендуют «Электрокомплект» другим компаниям, специализирующимся на промышленном электрооборудовании, а также обращаются и за консультациями по вопросам электротехники: рассчитать сечение кабеля на нагрузку определенной мощности, подобрать шкаф управления для электродвигателя, сделать проект освещения в программе «DIALux», выбрать высоковольтную соединительную муфту.

По мере необходимости, компания стала разрабатывать более сложные проекты. Открылось отдельное направление – сборка щитового электрооборудования: АВР, ВРУ, РУСМ, ПР-11, ШР-11. Сборка электрощита за 24 часа! – такую скорость могли позволить себе только компании, имеющие в наличии широкий ассортимент электротехнической продукции.

Принцип работы АВР

Рис №1. Принципиальная схема АВР на подстанции 35/6(10) кВ, применяемая для выполнения секционирования

Рис №1. Принципиальная схема АВР на подстанции 35/6(10) кВ, применяемая для выполнения секционирования

Работа схемы заключается вводом в работу секционного высоковольтного масляного (элегазового или вакуумного) выключателя для подачи резервного питания на секцию, на которой пропало напряжение, с рабочей секции.

Обязательное условие рабочего состояния схемы является включенное положение переключателя АВР – П. Реле АВР однократного действия, должно постоянно находиться под напряжением, его контакты остаются замкнуты пока переключатель 1В1 во включенном состоянии. Отсутствие напряжения на высоковольтных шинах секции вызывает замыкание размыкающих контактов реле защиты от появления минимального напряжения. Статическое реле времени с часовым механизмом типа 1РВ срабатывает и через минимальную выдержку времени отправляет сигнал к отключению силового трансформатора неисправной цепи в описываемом случае – Т1.

Читайте так же:
Декадный счетчик с фазоимпульсным предоставлением информации

Организация АВР в загородном доме

Монтаж щитка и защитной системы

Для организации АВР загородного дома или беспрерывной работы насосов в качестве запасного источника питания можно использовать генератор. Он позволит на длительный период обеспечить электроэнергией потребителей, пока не восстановят основное электроснабжение.

В зависимости от типа генератора, такое устройство используется как в однофазных, так и трехфазных сетях. Чтобы срабатывание АВР происходило в автоматическом режиме, генератор должен быть снабжен стартером.

Монтаж системы АВР

При монтаже системы необходимо подключить специальный блок автоматики, который производит запуск генератора во время отключения электроэнергии и его остановку при восстановлении электроснабжения. Блок совместим с любым видом двигателей и имеет три положения: «Запуск», «Включен», «Стоп».

Устройство снабжено подробным описанием, которое позволяет собрать АВР полностью своими руками. Правда, в зимний период двигатель внутреннего сгорания предварительно следует прогреть. Блок автоматики в своей программе подразумевает и такую функцию.

Для обустройства АВР загородного дома можно воспользоваться автомобильным аккумулятором. Помимо него, следует приобрести инвертор для преобразования 12 В постоянного напряжения в 220 В переменного.

Следует учитывать, что мощности такого устройства хватит только для освещения. Для увеличения емкости можно подключить параллельно несколько батарей. Запуск системы осуществляется с помощью специального переключателя, который устанавливается в основную сеть.

Коммутационный аппарат переключения (переключатель питания) [ править | править код ]

Автоматический [ править | править код ]

Коммутационная аппаратура автоматического переключения — аппаратура автономного действия, состоящая из коммутационного аппарата (аппаратов) переключения и других устройств, необходимых для контроля цепей питания и переключения одной или нескольких цепей нагрузки от одного источника питания к другому. [9] :п. 2.1.2

Автоматические переключатели питания делятся на оборудование:

  • постоянного тока;
  • переменного тока
    • использующие релейно-контакторные схемы;
    • с непрерывной подачей питания при переключении нагрузок; . [10] :п.1

    При автоматическом переключении обеспечивается гарантированное электропитание, когда допускается перерыв на время ввода в действие резервного источника. Бесперебойное электропитание с «мгновенным» вводом в действие резервного источника обеспечивает источник бесперебойного электропитания. [13]

    Возможно использование автоматической коммутационной аппаратуры не только во время длительных отключений рабочего источника питания, но и при кратковременных провалах напряжения. Если допустимое время перерыва питания меньше 0,2 с возможно только использование источников бесперебойного питания, защита автоматическими выключателями цепи с коротким замыканием для уменьшения времени перерыва питания в таком случае невозможна или неэффективна. Если допустимое время более 0,2 с возможно использование защит электросети или использование источников бесперебойного питания. При допустимом времени 5…20 с возможно отказаться от источников бесперебойного питания и использовать автоматическую коммутационную аппаратуру. [14] :с. 61
