Схема подключения трехфазного электросчетчика к сети

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

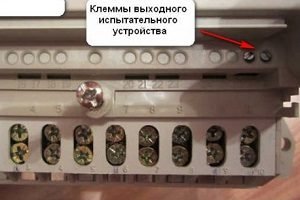

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его наконечники необходимо предварительно опрессовать.

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Подготовительные работы

Подключение электросчетчика — трудный и длительный процесс, требующий соблюдения мер безопасности и предварительной подготовки. Первое, что необходимо сделать, это закрепить коробку, в которой будет размещаться устройство. Так как практически все устройства модульные, монтировать их значительно легче. Коробки, еще их называют боксами, изготавливаются из негорючей прочной пластмассы, чтобы при нагревании они не плавились и не портили оборудование. Они состоят из защитной крышки, дин с рейками и нулевой шины.

Схема подключения трехфазного счетчика

При монтаже бокса откручиванием наружную крышку, и на расстоянии 1,5 метра от земли или пола закрепляем конструкцию дюбелями. Подготовительные работы закончены и можно приступать к подключению электросчетчика своими руками.

Установка трёхфазного устройства

Контроль и учёт электрической энергии в четырёх-проводных сетях требует применения как измерителя трёхфазного электросчётчика, подключение которого возможно прямым путём и через трансформаторы тока. Устройство для измерения электроэнергии, подключаемое по схеме с использованием трансформаторов тока называется трансформаторным счётчиком.

Применение трансформаторов тока необходимо при полукосвенном включении счётчика к электрической сети и установленной мощности за пределами 60 кВт. Эти дополнительные устройства отличаются использованием электрического провода вместо первичной обмотки. Основываясь на законы индукции, протекание тока по проводнику при вторичной обмотке происходит электрический заряд, величину которого контролирует и учитывает прибор.

Расчёт объёма использованной электрической энергии осуществляется путём умножения показаний измерительного прибора на коэффициент трансформации. В качестве источников информации при подключении устройств контроля и учёта электричества путём выступают трансформаторы тока.

Установка трехфазного

В трёхфазном счётчике уже целых восемь клемм.

На входе в трёхфазных сетях имеется пять проводков:

  • 3 фазы («А», «В», «С».);
  • ноль;
  • земля.
Читайте так же:
Надоели звонки по замене счетчиков

На счётчике клеммы располагаются следующим образом:

Схема подключения трехфазного счетчика. (Для увеличения нажмите)

  • клемма 1 – для входа фазы «А»
  • клемма 2 – для выхода фазы «А».
  • клемма-3 – для входа фазы «В».
  • клемма 4 – для выхода фазы «В».
  • клемма 5 – для входа фазы «С».
  • клемма 6 – для выхода фазы «С».
  • клемма 7 – для входа нуля
  • клемма 8 – для выхода нуля.

Принцип подключения трёхфазного счётчика в остальном такой же, как и однофазного. Входной провод «заземление», если таковой имеется, подключается к соответствующей клемме электрощита напрямую.

Входные провода в трёхфазных сетях обычно разноцветные, как и клеммы на счётчике, что упрощает процесс подключения.

На двухтарифных электросчётчиках может присутствовать дополнительные клеммы для подключения к информационной системе поставщика электричества и к домашнему компьютеру.

Подключение таких проводов осуществляется согласно инструкции к электросчётчику.

Важно не перепутать эти клеммы с основными. При любой конструкции двухтарифного электросчётчика они будут выведены в отдельный ряд.

Возможно, Вам будет также интересна статья о двухтарифных электросчетчиках Меркурий.

Подробную статью о том, как подключить однофазный счетчик электроэнергии, читайте здесь.

Представляют собой группу хорошо известных счётчиков электроэнергии, оснащённых вращающимся колесиком, которое установлено внутри корпуса электроприбора. Чем быстрее оно вращается тем больше увеличивается расход энергии. Для вывода информации о показаниях счётчика используются специальные барабаны с цифрами.

Индукционный (механический) однофазный счетчик

Конструктивно индукционные счётчики состоят из следующих элементов:

  • Катушки напряжений, служащей для ограничения уровня переменного тока. Защищает электронное устройство от негативных воздействий помех, создаваемых сторонними источниками, а также образует магнитный поток соразмерный напряжению;
  • Токовой катушки, создающей уровень переменного магнитного потока, соразмерного току;
  • Счётного механизма в виде червячной передачи;
  • Алюминиевого диска;
  • Постоянного магнита, создающего плавность хода диска.

Принцип работы индукционного энергомера

При подключении к сети катушки тока и напряжения создают магнитные потоки, которые проходят сквозь поверхность алюминиевого диска. Стоит отметить, что поток, создаваемый токовой катушкой, отличается от потока, который исходит от катушки напряжений своей U-образной формой за счёт чего пронизывает диск несколько раз. В результате воздействия потоков образуются силы электромеханического характера, приводящие в движение диск.

Схема индукционного счетчика

Затем осевая сторона диска вступает во взаимодействие со счётным механизмом, изготовленным по червячному (зубчато-винтовому) принципу передачи, которая обеспечивает передачу необходимых информационных сигналов на цифровые барабаны.

Принцип червячной передачи сигналов

Со временем уровень мощности сигнала снижается и в этот момент начинает работать постоянный магнит торможения, выравнивающий частотные колебания вращения диска. Это происходит в результате взаимодействия с потоками вихревого типа. В процессе своей работы магнит создаёт электромеханическую силу, являющуюся обратной кручению диска, что способствует снижению скорости диска или полной его остановки.

Читайте так же:
Счетчик гобой руководство по эксплуатации

Представители этой группы устройств контроля и учёта электроэнергии широко применялись во времена Советского Союза, однако, и сейчас в большинстве квартир установлены подобные аппараты. Такая популярность и востребованность определяется простой конструкцией и невысокой стоимостью приборов.

Преимущества и недостатки счётчиков индукционного типа

Преимущества:

  • Высокая надёжность;
  • Большой эксплуатационный срок (около 20 лет);
  • Высокая стабильность работы (отсутствие зависимости от перепада напряжения в сети);
  • Невысокая стоимость.

Недостатки:

  • Низкий класс точности (в пределах от 2 до 2,5 единиц);
  • Высокий уровень потребления тока для самообеспечения;
  • Возрастание погрешности показаний при малой нагрузке;
  • Невозможность одновременного учёта активного и реактивного типа электроэнергии;
  • Однонаправленный энергетический учёт;
  • Большие габариты.

В процессе сбора информации о работоспособности и анализа недостатков индукционных счётчиков инженерами-конструкторами (энергетиками) был разработан более совершенный и надёжный вид приборов учёта электроэнергии, который получил название электронный.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

  1. Однофазного счетчика.
  2. Автоматических выключателей.
  3. Клемм, шин, коммутаторов.
  4. Устройств бесперебойного питания.
  5. Вводного автомата (рубильника).
  6. Устройства защитного отключения.
  7. Элементов несиловых сетей (ТВ, интернет, телефон).
  8. Главного блока управления «умным домом».

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Читайте так же:
Для остановки счетчиков магниты 55х25

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

  1. Приходящую фазу.
  2. Отводящую фазу.
  3. Входящий ноль.
  4. Отходящий нуль.

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Подключение однофазного электросчетчика и автоматов: стандартные схемы и правила подключения

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Читайте так же:
Лохотрон с заменой счетчиков

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

  • по конструкционным особенностям;
  • способом включения в сеть;
  • по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

  1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
  2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

  • прямое, непосредственное подключение;
  • через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Виды устройств по типу конструкции

  • индукционные;
  • электронные;
  • гибридные.

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Индукционный счётчик

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

  • высокая погрешность показаний;
  • невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Читайте так же:
Публичные счетчики яндекс метрики

Устройство индукционного счётчика

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

  • электромеханический или электронный измерительный прибор;
  • дисплей;
  • блок памяти.

Электронный электросчётчик

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

В электронном счётчике нет трущихся механических деталей, которые подвержены износу, поэтому срок гарантийной службы у него выше, чем у индукционных электромеханических счётчиков и достигает 15 лет без поверки. Общий срок эксплуатации декларируется производителями до 30 лет.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Самыми редко используемыми в практической деятельности являются гибридные электросчётчики, конструкция которых представляет собой переходную модель, использующую цифровой дисплей и органы управления с элементами индукционного, электромеханического механизма подсчёта.

Распределение нагрузки

Пордок подключения трехфазного счетчика

Для эффективной и бесперебойной работы приборов от сети, необходимо правильно распределить нагрузку по фазам питания. Эту проблему можно решить за счёт автоматических предохранителей. При согласовании схемы, предусматривается монтаж двух или трёх отдельных линий, к которым и подключаются предохранители.

В заключение стоит упомянуть, что опломбировать крышку трёхфазного счётчика прямого подключения и зарегистрировать его могут только специально назначенные специалисты энергокомпаний. Их нужно будет пригласить в любом случае, даже если схему подключения вы разрабатывали сами или при помощи сторонних специалистов. К установке подлежат лишь те счётчики, которые прошли государственную сертификацию. Будьте внимательны при покупке. Далеко не все производители в нашей стране могут предоставить такой документ, так как пройти подобную официальную сертификацию крайне проблематично и затратно. Поэтому перед тем как покупать электросчётчик, возьмите у представителей электрических компаний перечень сертифицированных производителей.
