Одним из преимуществ инфракрасных пленочных полов, согласно заверениям производителей, является простота их укладки. Однако, как показывает практика, во время установки возникают одни и те же проблемы, которые приводят к неоправданным расходам.

Монтаж инфракрасного теплого пола своими руками, при соблюдении инструкции по эксплуатации, проходит легко и занимает всего несколько часов.

С применением регулирующих термостатических головок

Это тоже вариант прямого соединения. Использование термоголовок вида RTL (или встраиваемых в стену блоков UniBox) при прямом подключении теплого пола позволит в дальнейшем регулировать температуру поступающей в трубы контура воды.

Чтобы применить данную схему, потребуется установить на обратный трубопровод автоматический термоклапан. Это устройство настраивается на желаемую температуру, после чего система начинает работать:

1. Вода проходит по трубам контура, постепенно нагревая их;
2. При повышении температуры воды до выбранного значения происходит закрытие клапана (циркуляция жидкости прекращается, теплоноситель охлаждается);
3. Когда пол остынет, просвет клапана открывается, и горячая вода вновь начинает движение по контуру.

Недочётом схемы является невозможность её применения для трубопроводов длиной от 50 м. Несоблюдение этого правила становится причиной неравномерного обогрева из-за повышенного сопротивления в трубах конструкции. Поэтому, если требуется обогреть просторное помещение, то теплый пол придётся составлять из 2-3 (или более) контуров.

В применении RTL есть и положительные моменты:

• возможность обеспечить обогрев пола в помещении любой величины;
• отсутствие привязки к топочной или котлу;
• низкая стоимость термоголовки (особенно если сравнивать с необходимостью приобретения насосов и смесителей, требующихся в других случаях);
• возможность функционирования теплого пола в летнее время (при наличии воздушных термоголовок).

Эту схему можно опробовать и на двухтрубной сети центрального отопления, но в этом случае велика вероятность засорения и поломки термоклапана.

Схема укладки

Электрический греющий кабель равномерно прогревается по всей своей длине, поэтому он укладывается змейкой с шагом 10–15 см между витками. При этом основная задача – равномерное распределение кабеля по всей площади основания пола. При планировании и составлении схемы укладки кабеля учитываются следующие аспекты:

• Под сантехническим оборудованием и мебелью греющий кабель не прокладывается, так как будет нарушена теплоотдача. Исключение составляет навесное оборудование, которое не имеет контакта с полом.
• Отступ от труб отопления и нагревательных приборов составляет около 20 см, от стен 10 см.

Способы укладки

При обогреве любой магистрали саморегулирующийся кабель для обогрева труб можно расположить либо у них внутри, либо снаружи. Причем ни один из вариантов не отличается сложностью монтажа. А для наружного применения существует даже два способа.

Линейный

Самый простой и удобный метод, при котором кабель протягивается вдоль трубопровода, плотно прилегая к нему. Нужно только обезопасить провод от возможных механических повреждений. Для этого его располагают снизу трубы, а для надежности крепления применяют алюминиевый скотч.

Спиральный

При таком способе провод наматывается на трубу по спирали. А плотность витков может повысить нагревательный эффект. Причем можно проводить наматывание, как полностью вплотную к коммуникации, так и с небольшим провисанием. А для закрепления проводника используется все тот же алюминиевый скотч.

Внутренний

Если к наружным сторонам коммуникаций нет доступа, то кабель саморегулирующийся для обогрева труб располагают внутри системы. Для этого в магистраль в нужном месте врезается специальный тройник. И через него прокладываются провода. По завершении операции соединение тщательно герметизируется.

Техника безопасности при монтаже тёплого пола

И ещё немного о технике безопасности при выполнении монтажа электрического тёплого пола Caleo.

• Подключать терморегулятор не отключив напряжение в сети.
• Накладывать при монтаже друг на друга полосы термопленки, чтобы избежать перекрытия нагревательных элементов.
• Устанавливать температуру нагрева пола более 30 °С.
• Включать всю систему теплого пола пока не будет произведена изоляции всех контактов и линий отреза.

У вас возникли вопросы, жалобы или вы хотите оставить свой позитивный отзыв, вы можете это сделать ниже! Оставляйте свои отзывы и предложения в комментариях!

Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

Схема подключения водяного теплого пола к котлу:

1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
2. Клапан балансировочный
3. Насос циркуляционный
4. Термостат накладной предохранительный электрический
5. Электропривод клапанов коллекторной группы
6. Коллекторная группа теплого пола
7. Байпас (притворный клапан) коллекторной группы
8. Термостат (терморегулятор) комнатный

Их функции следующие:

1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
3. Насос обеспечивает циркуляцию воды по трубам.
4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
6. Коллекторная группа служит для распределения потоков по контурам.
7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

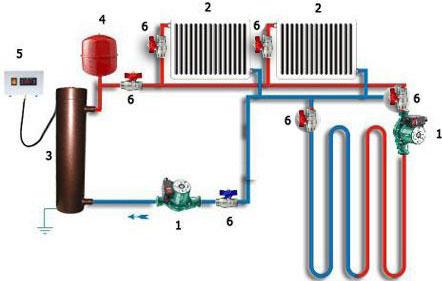

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

1. Циркуляционный насос
2. Радиаторы отопления
3. Котел отопительный
4. Мембранный бак
5. Пульт управления
6. Шаровые краны

Подключение терморегулятора

Как подключить теплый пол к терморегулятору?

В отличие от электрических полов, в водяном тёплом поле наличие терморегулятора не обязательно.

Но его установка избавит от хлопот с поддержанием комфортной температуры.

Под терморегулятором понимается целая система приборов:

• Термостаты устанавливаются в каждой комнате и передают через коммутатор информацию о температурах.
• Сервопривод – исполнительный механизм, который по команде открывает или закрывает подачу теплоносителя в нужный контур.

Терморегуляторы могут быть механическими и программируемыми. Первые управляются поворотом ручки или кнопками, но в любом случае человеком. Программные стоят дороже, управление немного сложнее, но они могут снижать температуру или отключать систему ночью, когда хозяина нет дома, в определённые дни недели и т. д. Этим экономятся ресурсы, и прибор окупает себя.

Терморегулятор может быть накладным и встраиваемым (т. е. устанавливается на стену при помощи саморезов или заглубляется в стену). На работу способ установки не влияет – всё зависит от интерьера и вкуса хозяина.

Для водяных полов датчик терморегулятора обычно измеряет t в помещении, а не у поверхности пола (система более инертна, чем у электрического варианта). Но при этом подходе сквозняки могут давать погрешности. Теплый пол нужно подключать по схеме соединения.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола к терморегулятору:

• Выбор подходящего места. Чтобы показания были точными, на стене, где будет датчик не должно быть радиаторов. На прибор не должен падать солнечный свет. Высота от пола – 1-1,4м.
• Если контур один – коммутатор не нужен. Термостат напрямую соединяется с сервоприводом.
• Либо терморегулятор ставится в цепь управления циркуляционным насосом. В этом случае все контуры будут взаимосвязаны, и температура будет регулироваться одинаково по всему дому.
• Проверить работу можно при помощи внешнего термометра. Установить нужный режим терморегулятора и измерять t в месте установки термодатчика в течение нескольких часов. Не должно быть сильных колебаний температуры.

После того, как система будет собрана, осуществляется проверка её герметичности. Удачное испытание позволяет перейти к следующему этапу – заливке стяжки и финишному покрытию пола.

Производить работы по залитию стяжки нужно, не отключая воду, чтобы трубы были под давлением и не деформировались.
