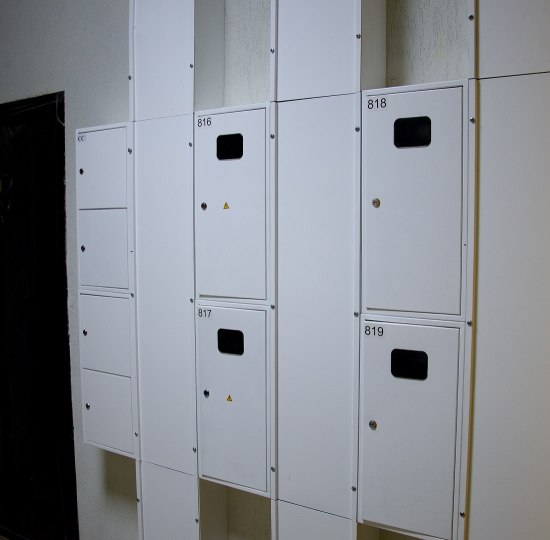

Этажные щиты и устройства производства EKF представлены моделями линеек ЩЭ EKF PROxima, ЩЭ EKF Basic и УЭРМ Basic. Их назначение – организация пунктов приема, учета и передачи электрической энергии потребителям, а также для защиты электросетей от последствий аварийных ситуаций. Щит этажный ЩЭ EKF PROxima выпускается в навесном и встраиваемом исполнениях, а также в исполнениях со слаботочным отсеком и без него. Комплектуется DIN-рейками, шиной РЕ, пластиной для подключения магистральных проводников. Имеет съемную монтажную раму. Поставляется в собранном виде. Щит электрический этажный усиленный ЩЭ EKF Basic оснащен съемной монтажной рамой. Его конструкция усилена стальной 4-миллиметровой полосой, придающей каркасу высокие жесткость и прочность. Имеет возможность опломбировки учетного отсека. Корпус комплектуется DIN-рейками и планкой для последующей установки шин N/PE. Дин-рейки и планки для ЩЭ поставляются в неустановленном виде. Шины N/PE и сжимы ответвительные приобретаются отдельно. Щит этажный ЩЭ EKF Basic представляет собой бюджетную серию этажных щитов. Он имеет несъемную монтажную раму и имеет встраиваемое исполнение. Шины N/PE и сжимы ответвительные приобретаются отдельно. УЭРМ EKF Basic – модульная учетно-распределительная система, состоящая из нескольких элементов, количество которых подбирается под конкретную высоту и количество квартир. Предназначена для использования в многоквартирных домах.

Простой щит наружного освещения

Щит ЩНО, ящик ЯУО

Изготовление щитов наружного освещения происходит под контролем качества на всех этапах производства. Ниже приведён пример металлического щита КОУ-10 (ЩНО) внутренней установки, IP54. Щит изготовлен на потребляемую мощность осветительных приборов 3 кВт. Может работать от таймера или от фотореле, с возможностью переключения на местное управление. Напряжение питания 380В. Металлический корпус российского производства с цоколем высотой 100мм. Органы управления в данном случае находятся внутри щита. В щите предусмотрен обогрев и освещение, а также опломбировка вводного автоматического выключателя.

Перечень оборудования в шкафу ЩНО 3кВт 1720х780х410 IP54

— Выключатель нагрузки 3п ВН-32 20А — 1шт.
— Выключатель автоматический трехполюсный 10А С ВА47-60 10кА — 1 шт.
— Выключатель автоматический ВА 47-60 1Р 10А 6кА B — 3 шт.
— Выключатель автоматический однополюсный 6А B ВА47-29 4.5кА — 2 шт.
— Контакт состояния КС47 новая серия на DIN-рейку — 4шт.
— Счетчик электроэнергии Меркурий 234 ARTM-01 PB.G — 1 шт.
— Таймер ТЭМ 181 16А 230В DIN-рейка – 1 шт.
— Фотореле ФР-М02 AC230B УХЛ4 с датчиком – 1шт.
— Контактор модульный КМ25-40 АС/DC 4п — 2 шт.
— Обогреватель с клеммной колодкой P=100W с термостатом – 1 шт.
— Щит распределительный напольный КЛ-209, 1720х780х410, IP54

Помимо вышеперечисленного, в состав щита уличного освещения входят: 2 красной и 2 зелёной кнопки SВ-7 1з+1р без фиксации; переключатель 4G 16-90U с фиксацией 3 позиции, 2 переключателя 4G 16- 512-AM-U с фиксацией 2 позиции, 2 лампы зелёные AD22DS LED; светильник компактный 8Вт/100-240В, а также клеммы, сальники и шина PEN.

Ящик ЯУО — ящик управления наружным освещением, ток нагрузки 25А, автоматическое управление от фотореле, IP44, номинальное напряжение цепей управления переменное 220В, номинальное управление силовой цепи

380В. Режимы работы: Ручной-Автоматический. При работе в ручном режиме на передней панели выведены кнопки «ПУСК», «СТОП».

Щит монтажный ЩМП 395х310х220 У2 IP54 металлический ЩМП-1-0;
— Выключатель автоматический трехполюсный 25А С iC60N 6кА;
— Выключатель автоматический однополюсный 6А С iC60N 6кА;
— Контактор E 25А катушка управления 220В АС3 50Гц 1НО;
— Реле тепловое TESYS E 23. 32A;
— Переключатель 3-х позиционный;
— Кнопка красная возвратная 22мм но+нз;
— Кнопка зеленая возвратная 22мм 1но;
— Лампа сигнальная светодиодная зеленая 220V 50Hz;
— Фотореле ФР-М02 AC220 с датчиком ФД-3-2 (ФР-М02 AC220 с ФД);
— Шнк 2*7;
— Сальники PG16.

Вариант схемы щита управления наружным освещением (схема заказчика).

Работа схемы

Работа схемы щита управления наружным освещением.

В режиме РУЧНОЙ

1. Переключатель SA1 находится в положении Руч., автоматический выключатель SF1 во включенном положении, вводной автоматический выключатель QF1 включен. Напряжение с основного ввода поступает на электрическую схему и она находится в дежурном положении, т.е. с фазы L3 поступает на контакт кнопки ПУСК, проходя по цепи QF1 (контакты 5-6), SF1, SB1 (нормально замкнутые контакты кнопки СТОП). В схеме ничего не происходит, пока не будет нажата кнопка ПУСК. Трехфазное напряжение L1,L2,L3 также поступает на контакты
2. При нажатии кнопки ПУСК, напряжение поступает через замкнутые контакты 1-2 кнопки SB1, контакты 2-3 кнопки SB2, контакты 1-2 переключателя режима работы SA (в положении Ручной), далее через контакт теплового реле КК1 на обмотку контактора КМ1 и одновременно на лампу HL1 (в данной схеме для удешевления лампа HL1 подключается напрямую, обычно она включается через дополнительные контакты КМ1), лампа HL1 загорается.Через дополнительный контакт контактора КМ1 11-12 кнопка ПУСК становится на самоблокировку.
3. Включается контактор КМ1 и через его контакты 1-2, 3-4, 5-6 трехфазное напряжение поступает на нагрузку, в качестве которой служат осветительные приборы.
4. В случае короткого замыкания срабатывает автоматический выключатель QF1 и происходит обесточивание всей схемы. При превышении потребляемого тока срабатывает тепловое реле KK1 (оно имеет регулировку), которое обесточивает обмотку контактора КМ1 и нагрузка отключается.
5. Для отключения нагрузки в ручном режиме служит кнопка СТОП, при её нажатии прерывается цепь питания обмотки контактора КМ1.

Режим работы АВТОМАТИЧЕСКИЙ

1. Переключатель SA1 находится в положении Авт. (контакты 4-3 замкнуты), автоматический выключатель SF1 во включенном положении, вводной автоматический выключатель QF1 включен. Напряжение с основного ввода через автоматический выключатель SF1 поступает на контакты Фотореле 3,2 и, если освещенность на улице низкая, то контакты встроенного электромагнитного реле замкнуты (замыкаются), напряжение поступает через контакты 4-3 переключателя SA на обмотку контактора КМ1, контактор включается и подается напряжение питания на осветительные приборы.
2. С наступления рассвета освещенность повышается и фотореле А1 срабатывает и размыкает контакты 3-4, контактор КМ1 отключается и так цикл работы продолжается, пока переключатель SA будет находиться в положении Автоматический.

Особенности применения: Необходимо правильно установить датчик фотореле и настроить порог срабатывания. Для этого датчик фотореле устанавливается под небольшим навесом, для защиты от осадков и направляется в противоположную сторону от осветительных приборов. Далее – регулируется порог включения при наступлении темноты. Если направить фотодатчик в сторону освещения, то он будет автоматически отключаться и, соответственно, отключать осветительные приборы, таким образом, получится циклический режим работы ящика ЩНО.
В фотореле имеется регулировка задержки срабатывания: когда производится настройка порога включения, её на это время устанавливаем на «0», после регулировки вводим задержку, она служит для того, чтобы в ночное время при попадании на фотоэлемент освещения от фар проезжающих машин, фотореле не отключало ночное освещение.

Щит наружного освещения ЩНО

Шкаф наружного освещения ПП-НО,

3х220/380 В, IP54, размер 1200х750х300, для установки на стену с нулевой защитной шиной в комплекте, ток нагрузки по каждой фазе 20А. Изнутри стенки шкафов обклеены защитным теплоизоляционным материалом.

В состав шкафов включаются элементы:
— Счетчик трехфазный;

3х220/380 В;, класс точности 1,0/2,0 Меркурий 234 ARTM-02 PB.L2 5/100А;
— Выключатель нагрузки 3р, 380 В, 63 A ИЭК ВН-32;
— Автоматический выключатель 3р, 380 В, 10 A характеристика срабатывания «В» ВА47-29;
— Выключатель нагрузки 3р, 380 В, 20 A ВН-32;
— Автоматический выключатель 1р, 220 В, 4 A АВВ S201-C;
— Автоматический выключатель 1р, 220 В, 2 A АВВ S201-C;
— Контактор электромагнитный,

220 В, 20 А, Uкат

220 В ИЭК КМ20-20;
— Фотореле в комплекте с фотодатчиком ФР-95; Uкат=220 В ФР-95;
— Обогреватель с клеммной колодкой и вентилятором P=500W 230V (R5FSHT500) производитель DKC;
— Термостат NC диапазон температур 0-60 градусов арт. R5THR2 производитель DKC;
— Нагревательный элемент SH100, 100 Вт,

110-240 В, размер 185x80x80 мм, монтаж на DIN рейку SH100;
— Клеммник наборный ИЭК, серого цвета, максимальное сечение подключаемых проводов 4 мм2, номинальный ток 35 А, 30 клемм ЗНИ-4;
— Винтовой зажим бежевый АСВ-70;
— Крышка защитная PRT/P;
— Суппорт SPS/1.

На фото щиты наружного освещения ЩНО-1, ЩНО-2,ЩНО-3, ток нагрузки 10А — 20А, в качестве светочувствительного элемента применяется фотореле, датчик выносится в зону контроля.
Щит освещения (ЩО) на 30 групп. Ввод кабелей снизу, вывод сверху. Такой щит может быть одной из составляющих «умного» дома.

Оборудование и корпуса ABB. Управление освещением происходит с помощью светорегуляторов – универсальных многоканальных приводов для управления различными лампами. Данные регуляторы имеют контроллер управления освещением. Индикация состояния отображается через светодиоды.
Вот ещё один пример. Щит освещения на 14 групп. Ввод и вывод кабелей сверху, для сигнализации напряжения лампы индикаторные пофазно.

Включаются группы кнопками с передней панели с подтверждением включения лампами зеленого цвета. Для проверки исправности ламп служит кнопка «Тест». Питание на розетки подается через выключатели дифференциального тока (УЗО).
