Как поставить в квартире счётчики на воду самостоятельно

Как поставить в квартире счётчики на воду самостоятельно

Стоимость коммунальных услуг постоянно возрастает. Поэтому всё большее количество жильцов задумывается об их снижении. Для того чтобы сэкономить, можно поставить счётчики на воду в квартире. Некоторые специалисты говорят о двукратном снижении платежей. Однако правильно смонтировать приборы учёта под силу не каждому. Поэтому следует знать, как поступить при необходимости подобного мероприятия.

Необходимые материалы и инструменты

Итак, принято решение об установке счетчика, причем решено провести все работы своими руками. Сначала необходимо приобрести сам водомерный прибор. В квартире должен быть один счетчик на каждом стояке. Если они еще не установлены, то лучше покупать и ставить весь комплект одновременно, чтобы потом избежать затруднений с регистрацией приборов.

Для корректной работы водомера и удобства эксплуатации, на каждую магистраль подачи воды помимо счетчика устанавливается еще несколько приборов. Перечислим их по порядку от входа трубы в жилище к счетчику:

Запорный кран. С его помощью можно отсечь подачу по стояку на квартиру для проведения ремонтных работ или замены сантехнического оборудования. Сегодня наиболее часто используют шаровые устройства на четверть оборота. На пластиковые трубы монтируют краны из полимеров, на металлические – из латуни.

Также для осуществления работ понадобится определенный набор инструментов. Для работы с полимерными и металлическими трубами он несколько различается, но основные элементы практически одинаковы:

• Болгарка для зачистки труб, ножовка или ножницы для резки.
• Паяльник для соединения полимерных элементов.
• Средства герметизации: пакля, ФУМ-лента, силиконовые герметики.
• Уголки и сгоны для присоединения водомерного прибора к водопроводной трубе.
• При необходимости – переходные муфты на другие диаметры.

Также нужно запасти герметизирующие прокладки. Если счетчик планируется ставить для учета горячей воды, понадобится комплект паронитовых прокладок. Для холодной воды уплотнители изготавливают из резины.

Порядок действий

Вначале несколько слов о том, обязательно ли ставить водяные приборы учета. Отвечаем сразу: нет, необязательно. Но наличие расходомеров, официально зарегистрированных в управляющей компании, дает несомненные преимущества:

• понятная схема расчета стоимости услуг: потребленные ежемесячно кубометры умножаются на действующий тариф;
• возможность экономить средства за счет бережного использования воды и исправных сантехнических приборов (без протечек);
• не нужно платить деньги, когда по факту нет расхода горячей и холодной воды во время вашего отсутствия.

Справка. Если в жилище не установлены водосчетчики, то организация – поставщик начисляет оплату по нормативным расценкам. Согласно статистике, семья из 4 человек в среднем расходует порядка 7 м³ за 1 месяц, а по нормам приходится оплачивать почти за 12 кубов. То есть, начисление по приборам учета – выгоднее.

Процедура самостоятельного установления водомеров делится на следующие этапы:

1. Посещение управляющей компании для получения технических условий.
2. Выбор счетчика и приобретение сопутствующих материалов.
3. Монтаж и подключение водомерного узла своими руками.
4. Опломбировка прибора и постановка на учет с фиксацией первоначальных показаний и заключением договора.

Дальше разберем каждый шаг подробнее, но сначала предлагаем посмотреть видео на тему, обязательно ли ставить счетчики на водопровод:

Обращение в местный водоканал

Этот шаг необходимо сделать перед тем, как купить и установить расходомеры на воду. Почему важен именно такой порядок действий? Во-первых, управляющая компания обязана предоставить свои требования к прибору учета и схеме его монтажа. Во-вторых, вы либо ваша квартира может принадлежать к льготной категории абонентов, которым счетчики устанавливаются бесплатно.

Совет. В некоторых случаях представители организации – поставщика запрещают жильцам ставить водомеры самостоятельно и навязывают услуги различных фирм. Помните, что для данного вида деятельности не нужна лицензия и вы имеете полное право смонтировать водомерный узел любым подходящим способом.

По технической части водоканалы в разных областях и городах могут выдвигать такие требования:

• поставить модель прибора с дополнительными функциями – с импульсной передачей сигналов либо с учетом горячей воды по разным тарифам в зависимости от температуры;
• обязательное внедрение в схему отдельного обратного клапана;
• указания по месторасположению узла учета и возможности доступа к нему.

Вооружившись исчерпывающей информацией от управляющей компании, переходите к закупке комплектующих.

Советы по выбору счетчика и арматуры

Существует 4 разновидности приборов, фиксирующих объем протекающей жидкости за единицу времени:

• механического типа (тахометрические);
• электромагнитные;
• вихревые;
• ультразвуковые.

Для коммерческого учета водоснабжения квартир и частных домов обычно применяется первая разновидность – тахометрические счетчики на воду. Они отличаются надежной и недорогой конструкцией, удовлетворяющей требованиям по точности показаний.

Устройство механического водомера

Принцип действия прост: поток воды вращает крыльчатку, а она через систему шестеренок проворачивает цифровые секции расходомера. Рассматривать другие типы приборов нет смысла, поскольку в частных жилищах они применяются крайне редко из-за высокой цены.

При выборе квартирного или домового водосчетчика учтите следующие рекомендации:

1. Не покупайте слишком уж дешевые изделия. Хороший прибор должен прослужить не менее 12 лет и за этот срок как минимум дважды пройти поверку.
2. Не забывайте, что для холодной и горячей воды нужны разные агрегаты (в последних механизм рассчитан на контакт с водой до 100 °С, а в «холодных» – до 40 °С). Есть вариант приобрести универсальные водомеры, но они стоят дороже.
3. В паспорте должен стоять номер изделия, совпадающий с надписью на корпусе, и величина поверочного интервала (4 или 6 лет). Обратите внимание на дату заводской печати – возможно, аппарат долго лежит в магазине и половина этого срока уже прошла.
4. Наличие встроенного обратного клапана необязательно, его лучше поставить отдельно. Из-за элемента, скрытого в корпусе, представители водоканала могут отклонить вашу заявку, потому что его попросту не видно.
5. Приобретайте сертифицированные водомеры, внесенные в соответствующий государственный реестр.

Справка. Размеры присоединительных штуцеров бытовых изделий – 15 и 20 мм (1/2 и 3/4″). По отзывам жильцов квартир, более всего распространены расходомеры от брендов Бетар, Valtec, Тритон и Акватехсервис.

Для монтажа счетчика воды дополнительно заготовьте такие материалы и арматуру (в расчете на 1 линию водопровода):

• кран шаровой;
• фильтр – грязевик сетчатый;
• клапан обратный тарельчатого типа;
• труба металлопластиковая с компрессионными фитингами;
• ФУМ-лента, лен или нить для запаковки соединений.

Совет. Краны выбирайте качественные, не гонитесь за дешевизной. Сломанный или треснувший вентиль на водопроводе доставит вам много неприятностей. Если необходима стыковка со стальными трубами, купите специальные обжимные переходники, например, от бренда Gebo. Подробнее о подобных соединениях рассказано в видеосюжете:

Инструкция по монтажу

Когда речь идет об установке водомерного узла в квартире, то первым делом необходимо позаботиться о перекрытии стояков. Есть 2 пути: обратиться к домовому сантехнику либо отключить подачу воды самостоятельно, спустившись в подвал. Если в санузле уже выполнено правильное подключение и есть главный вентиль в рабочем состоянии, то перекрывать водоснабжение не потребуется.

Совет. Заблаговременно предупредите соседей о времени и примерной длительности ведения работ, а в подвале повесьте предупредительную табличку, чтобы никто не открыл кран и не залил вашу квартиру.

Для сборки небольшой схемы со счетчиком желательно выделить место под горизонтальный монтаж участка. Когда такой возможности нет, устанавливайте узел вертикально, главное, чтобы прибор не висел «вниз головой».

Вертикальная установка приборов учета

Технология сборки такая:

1. Отсоедините от главного крана трубу домовой водопроводной сети. Стальной трубопровод придется резать болгаркой.
2. Как правило, старые вентили в квартирах заклинивают или подтекают, поэтому подлежат замене. Свинтите кран с трубопровода газовым ключом и на его место поставьте новый запорный элемент.
3. Запакуйте резьбовую часть вентиля и прикрутите сетчатый фильтр. Если оба элемента имеют внутреннюю резьбу, понадобится переходная деталь – футорка.
4. Установите счетчик, соблюдая направление потока. Для этого штуцер с накидной гайкой (американкой), идущей в комплекте, надо соединить с грязевиком (не забудьте надеть гайку!), после чего прикрутить сам прибор.
5. Последняя деталь – обратный клапан. Состыкуйте его со вторым выводом расходомера, тоже выдерживая направление воды, оно указано на клапане стрелкой.
6. Подрежьте трубу по размеру и соедините ее с клапаном при помощи обжимного фитинга.

Типовая монтажная схема

Примечание. Монтаж водосчетчика в частном доме производится в том же порядке, только в некоторых случаях водомерный узел ставится в сухом колодце.

После сборки плавно откройте основной кран и подайте воду, следя за герметичностью соединений. При необходимости подтекающий стык подтяните либо перепакуйте. Как монтажные работы выполняет мастер-сантехник, смотрите на видео:

Узаконивание и опломбировка

Для выполнения последнего этапа нужно вызвать контролера или техника-смотрителя вашего ЖЭКа. Он осмотрит водомерный узел и поставит пломбу на счетчик, продев специальную нить через проушины в корпусе и верхней накидной гайке (а иногда и нижней). Приемка пройдет гладко, если прибор установлен без нарушений правил и имеет заводской паспорт с отметкой о сроке очередной поверки.

Справка. Важно, чтобы к водосчетчику обеспечивался доступ, узел соответствовал схеме, а перед расходомером не было никаких врезок в трубопровод.

После опломбировки актуальные показания счетчика заносятся в документацию и составляется новый договор (или корректируется старый). Дальше – эксплуатация, в процессе которой вы проверяете показания водомера и периодически прочищаете сетчатый фильтр.

Особенности монтажа счетчика на тепло

Важно знать, что мероприятия по монтажу и подключению прибора учета могут проводиться только организациями, имеющими специальное разрешение на проведение работ этого вида. Квалифицированные специалисты такой компании проводят все работы в несколько этапов, а именно:

1. Выполняют проект подключения;
2. Проводят согласование проекта;
3. Осуществляют монтаж прибора учета;
4. Регистрируют установленное оборудование;
5. Производят сдачу устройства и передают его в ведение организации, осуществляющей надзор.

Нужен ли счетчик? Особенности эксплуатации приборов учета расхода воды

Зачастую, многими потребителями установка счетчиков воды своими руками, как правило, воспринимается как идеальный способ экономии средств на оплату счетов, но без рационального подхода к потреблению ресурса, чуда не произойдет. Нередко, случаются ситуации, при которых стоимость водопотребления даже увеличивается, а произойти это может по нескольким причинам. Например, если зарегистрированных пользователей меньше, чем реально проживающих – в этом случае водопотребление будет естественно большим. Но такие варианты часто экономически подсчитываются, а вот постоянно капающий кран или текущий бачок унитаза во внимание не принимаются, а именно они и становятся главными «растратчиками». В среднем выгода от установки приборов учета составляет от 25 до 40 % в зависимости от особенностей водопотребления, поэтому монтаж устройства окупается приблизительно за полгода.

Но даже экономически обоснованное решение установить счетчик воды может натолкнуться на серьезную техническую проблему, характерную для владельцев квартир в старом фонде: вода в их дом может попадать не по двум трубам (для холодной и горячей воды), а сразу по пяти. Две ведут на кухню, две в ванную и одна для холодной воды в туалетную комнату. При таком варианте установка приборов учета технически осуществима, но экономически невыгодна, так как потребуется монтировать сразу пять приборов – отдельное устройство на каждую трубу.

Как правильно установить видео счетчик или избегаем ошибок на этапе монтажа

Основные шаги установки по внедрению системы подсчета посетителей на объекте

1) РАСЧЕТ КОЛИЧЕСТВА ДАТЧИКОВ ПОД ПРОЕКТ
Основные параметры для расчета количества датчиков под входную группу — это ширина входной группы, высота и ожидаемый трафик .

Условно входные группы которые встречаются в торговых центрах и бутиках можно разделить на три категории, А — не широкие это примерно до трех метров, B — широкие 4-7 метров и C — сверхширокие пролеты от 7 и больше.

А — не широкие входные группы примерно до трех метров, часто встречаемая входная группа арендаторов торговых центров или небольших магазинов. Для таких входных групп хватает одного комплекта видео счетчика, трафик посетителей на таких объектах обычно бывает в пределах 200-1000 человек в день и одного датчика хватает с запасом чтобы просчитать посещаемость.
Высота установки при этом может быть от 2.5 до 5 метров.

B — широкие входные группы с шириной 4-7 метров и с небольшим трафиком покупателей, часто встречаются у арендаторов в небольших торговых центрах с высотой потолков 3-4 метра, в случае небольшого ожидаемого трафика 400 человек в день, вполне хватает одной точки подсчета чтобы одним видеосчетчиком перекрыть всю входную группу

B’ — широкие входные группы шириной 4-7 метров и с большим трафиком покупателей, часто встречается у арендаторов крупных торговых центрах с ожидаемым трафиком от 400 и больше. Для увеличения точности подсчета на таких входных группах рекомендуется устанавливать два видео счетчика как на схеме ниже

C — сверхширокие пролеты от 7 и больше — встречаются на входных крупных во входах в торговые центры — в данном случае видео датчики устанавливаются через каждые 3. 3,5 метра и объединяются интеллектуальной группировкой в одну большую область подсчета с длиной от 4 до 70 метров.

2) РЕКОМЕНДАЦИИ ПО ВЫБОРУ МЕСТА УСТАНОВКИ
Видео счетчик не прихотлив в работе, он может считать и под большим углом к горизонту и в минимальной рабочей области подсчета, но все же если в случае монтажа имеется возможность изначально повесить датчик правильно, то лучше выполнить следующие требования которые позволят увеличить качество подсчета
Для качественного подсчета необходимо установить видеодатчик в месте где:
— поток посетителей максимально распределен
— минимизировано попадание солнца
— не мешается дверь открывающаяся внутрь
— в область зрения камеры не попадает входная дверь
— видеосчетчик будет направлен вниз, допускается небольшое отклонение от горизонта при монтаже или наклон в случае небольшого трафика на точке подсчета.

Пример не удачного выбора установки видео датчика — почти половина рабочей области видео счетчика стена помещения

Пример не удачного выбора установки видео датчика — почти половина рабочей области видео счетчика это сама дверь и тепловой занавес

Пример не удачного выбора установки видео датчика — в поле зрения датчика попадает стена и светильник, датчик наклонен под большим углом к горизонту

Пример не удачного выбора установки видео датчика — в поле зрения датчика попадает стеклянная дверь и открывающаяся внутрь дверь.

Это вовсе не означает, что при данных параметрах система не будет работать. Счетчики MegaCount позволяют вести подсчет при самых сложных условиях, и такое расположение счетчиков допустимо, хоть и не желательно. Все зависит от того, какой уровень погрешности Вы хотите получить в итоге. Так, например, для указанных сверху видеосчетчиков уровень погрешности составит от 5 до 7 процентов. Вполне допустимое значение для одних, и в то же время для других совершенно неприемлемая величина.

3) МОНТАЖ И ПОДКЛЮЧЕНИЕ ВИДЕОСЧЕТЧИКА
В комплекте видеодатчика поставляется все необходимое для монтажа. Для того чтобы подключить датчик, требуется проложить витую пару от коммутатора-роутера до входной группы. Питание на датчик подается по технологии PoE.
— Типовая схема установки на большинства объектов c подключением датчика через PoE инжектор

— если на объекте имеется коммутатор с PoE, то схема подключения будет следующей.

— В случае установки в торговом центре или в магазине где имеются множества входов, можно применять PoE коммутатор

В качестве кабеля рекомендуется использовать готовые патч-корды — что значительно экономит время на обжим и минимизирует риск неправильного обжима наконечников.

В случае использовании обжимного кабеля, обжим происходит по прямой схеме.

4) ПРОВЕРКА ПОЛЯ ЗРЕНИЯ И РАКУРСА
После того как датчик подключен и смонтирован, через интерфейс необходимо проверить ракурс камеры и поле зрения.
Примеры правильного монтажа видеодатчика.

Способы размещения счетчиков

Помимо внешних факторов также учитывается, эргономика и практичность установки коммуникаций. Чтобы все было расположено аккуратно и правильно, и в будущем не доставляло вам ненужных неприятностей, существует несколько вариантов размещение счетчиков. Вот самые практичные и популярные из них:

• Влагостойкий гипсокартонный короб;
• Специальные фальшь стены;
• Маскирующие роллеты.

Давайте рассмотрим подробнее каждый из предложенных вариантов по отдельности.

Влагостойкий гипсокартонный короб

Такую конструкцию можно сделать самостоятельно, положив в основу каркаса деревянные или металлические рейки. После того как форма короба будет изготовлена каркас обшивается листами гипсокартона.

При изготовлении подобной конструкции учитывайте, что помимо снятия показаний счётчика может возникнуть необходимость срочного ремонта или замены деталей, поэтому доступ к содержимому короба должен быть максимально простым и легким. Лучше всего если вы изготовить конструкцию с открывающимся верхом или боковой частью.

Обратите внимание! Для каркаса лучше выбрать нержавеющий металл.

Если есть желание и возможность, в качестве каркаса также подойдут прочные породы дерева, заранее обработанные защитным средством. Внешнюю сторону гипсокартонного короба декорируют плиткой или пластиком.

Фальшь стены

Подобный вид расположения счётчика способствует скрытию всех недостатков стен или технической коммуникации в санузле. Фальшь стены достаточно просты в монтаже, могут скрывать все изъяны внешнего вида отделки и являются материалом для декора.

Единственный недостаток такой конструкции – это использование лишнего пространства, поэтому фальшь стены будут неудачным вариантом для санузла небольшой квадратуры. Ещё один нюансом является доступ к счетчику и трубам, для этого вам придется демонтировать всю панель фальшь стены, что согласитесь не очень практично.

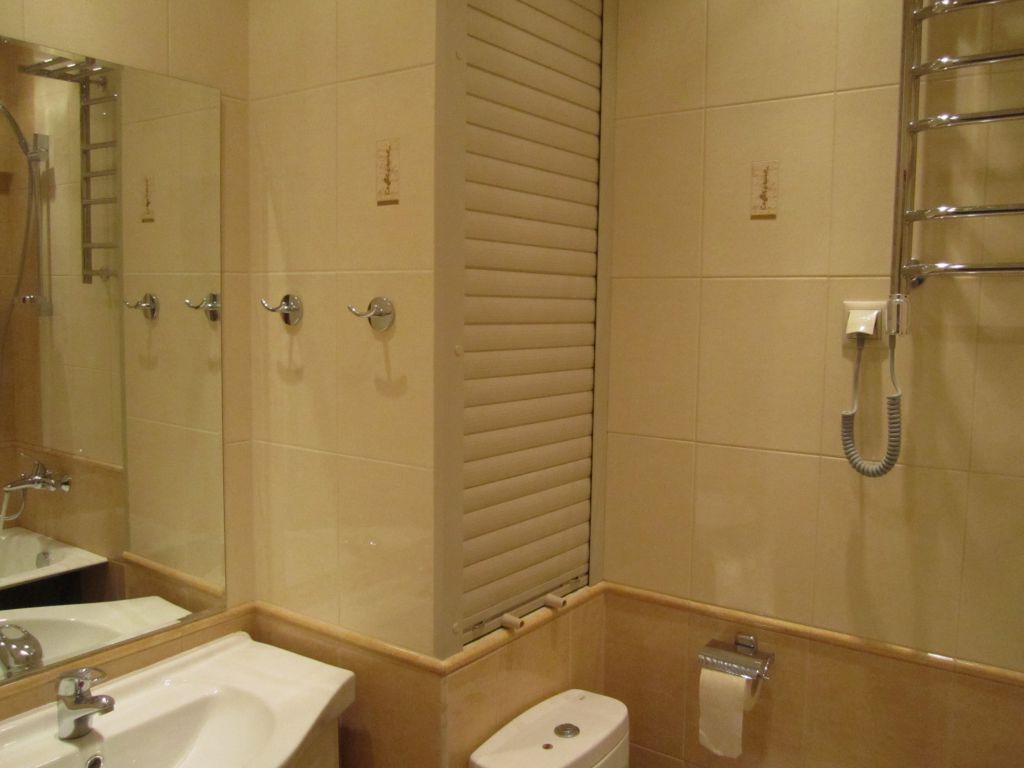

Маскирующие роллеты

Роллеты для скрытия технических коммуникаций в санузле являются очень удобным и практичным решением. Работают они по концепции сворачивания и опускания жалюзи. Данный тип маскировки весьма удобен для декорирования сантехнического люка, в котором располагаются узловые соединения труб сантехники и счётчик.

В уходе роллеты весьма незатейливы и могут свободно давать доступ для ремонтных работ и снятие показаний. Зачастую они применяются в санузлах где все трубы и счетчики соединены в одном месте, например ниша или углубление. Поскольку угадать с размером очень трудно обычно роллеты изготовляют на заказ.

Эти способы являются основными вариантами расположения счётчикам в санузле, они практичны и функциональным. Именно поэтому при ремонте помещения ванной и туалета, они являются самыми распространенными.
